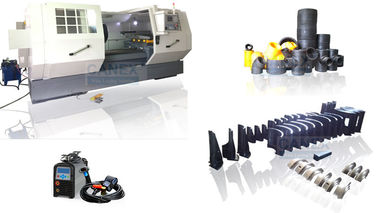

Hdpe DN32-1200 elektrofüzyon tesisatları tel döşeme ekipmanları

Hdpe DN32-1200 elektrofüzyon tesisatları tel döşeme ekipmanları

    • Hdpe DN32-1200 electrofusion fittings wire laying equipment
    • Hdpe DN32-1200 electrofusion fittings wire laying equipment
    • Hdpe DN32-1200 electrofusion fittings wire laying equipment
    • Hdpe DN32-1200 electrofusion fittings wire laying equipment
  • Hdpe DN32-1200 electrofusion fittings wire laying equipment

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: CANEX-Delta CNC E/F Wire Laying Machine
    Sertifika: EAC HDPE PIPE FITTINGS WIRE LAYING MACHINE
    Model numarası: HUST CNC SYSTEM Elektrofüzyon Tel Döşeme Makinesi

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 set hust cnc elektrofüzyon tel döşeme makinesi
    Ambalaj bilgileri: Pe elektro füzyon tel döşeme makinesi
    Şimdi başvurun
    Detaylı ürün tanımı
    E / F Donanım Aralığı: 315-355-400-450-500-560-630 E / F Kuplaj, Tee, 45/90 Dirsek, Redüktör Elektrofüzyon bağlantı parçaları: Hdpe boru / Enjeksiyon Kalıp Parçaları
    Eğitim ve satış sonrası hizmet: Tüm elektrofüzyon tel döşeme makineleri kullanılabilir Kablolama Terminalleri: Tedarik / teknoloji tedarik
    Bağlama Bağlantısı Bağlantısı: Toka / kaynak birlikte (IGBT + AR Gaz) Uygulama: Pad tel döşeme makinesi E / F Kuplaj, Tee, 5/90 Dirsek, Redüktör

    Tel Yerleştirme Polietilen (PE) Elektrofüzyon Bağlantı Parçaları için Yeni CNC Makinesi

    Pe bağlayıcı / elektrofüzyon redüksiyon makinesi / elektrofüzyon redüktörü / elektro füzyon bağlantı parçaları için tel döşeme makinesi

    CX-315 / 630ZF Elektro-füzyon Tel Döşeme Makinesi

    Yeni CNC elektro füzyon tel döşeme makinesi Polietilen (PE) Elektrofüzyon Bağlantı Elemanları

    Boyutlar: 315 ---- 630 Elektrofüzyon kaplinleri / 45-90 dirsek / Redüktör / Tee

    315-355-400-450-500-560-630

    Çalışma şekli: dikey ve yatay

    Elektro füzyon bağlantı parçaları : hdpe boru / enjeksiyon kalıp parçaları.

    Uygulamalar: E / F Kuplajı, Tee, Eelctrofüzyon 90 derece Dirsek, 45 derece Dirsek, Flanş, E / F Redüktör, Elektrofüzyon Pedi, Eyer vb.

    Standart olmayan tel döşeme makineleri özelleştirilebilir. : Yeni fikstür / kelepçe gerekli.

    ELEKTRO-FÜZYON FİTTİNG ÜRETİM EKİPMANLARI

    ONE ---- Elektrofüzyon fittingleri

    Elektrofüzyon bağlantı parçaları :

    Elektrofüzyon armatürleri , boru bağlantısı , boru iç duvar yüzeyi, bakır telli gömülü ısıtma, terminalin bağlantılı elektrik kaynak makinasının her iki ucundaki bakır tel olarak kullanılır.

    Elektrofüzyon Kaynağı

    Bakır boru ateşinin üst güç kaynağı voltaj terminaline gömülü olan kontrol edilebilir bir ucun uygulanması, böylece ısı üretmek için bakır akım hareketi altında boru şeklindeki elemana gömülür, plastik boru yüzeyi ve boru elemanının iç yüzeyi Boruya sokulur ve yüzeyin plastik eriyik genişleme kuvveti boyunca eritilir ve boru bağlantılarının iç yüzeyi erimiş plastik ile sarılıp eriyik soğumadan sonra bağlantıda rol oynar.

    Elektrofüzyon Tel Döşeme Makinesi-İşlemi

    Enjeksiyon Döküm armatürleri veya PE Boru, Elektrofüzyon armatürleri için malzeme olarak , Gerekli iç boyutun elde edilmesi için mekanik sondaj kesimi , Ankraj edilmiş bakır tellerin bağlantı parçalarına şekillendirilmesi , iç yüzeyi şekillendirmesi . Tüm işlemler bir seferlik kurulumdan sonra tamamlanır.

    Tel döşeme ilkesi.

    Boru bağlantı parçaları özel kablolama aleti ile birlikte döndürülür.

    Kablo kesici CNC Programlama uyarınca hareket eder, sürekli sabit veya değişken adım oluşturur; Kablo takımının iç yüzeyi kesmesi, çizilmiş plastik dış yüzeyi eğriltir, aynı zamanda bakır tel gömülür. Çizik plastik tekerleklerle kapatın.

    Özellikler

    1 Boru iç boyutunda yüksek hassasiyet (Ovalite 0.1 mm'den az ).

    2 Kolay kullanım, CNC parametreleri ile kontrol edilir.

    3 Bakır tel soğuk işlem yolu ile gömülmüştür. Teller gevşeme kuvveti ile karşılaşmaz veya düşer.

    Dirençteki düşük bireysel farklılıklar. Birleştirilmiş kaynak işlemini kolaylaştırmak.

    Tel döşeme makinesi uygulamaları

    Boru bağlantıları : E / F Kuplajı, Tee, E / F 90 ° Dirsek , 45 ° Dirsek , Flanş , E / F Redüktör,

    Elektrofüzyon eyer tel döşeme.

    Üretim verimliliği

    Teknik özellikler (mm)

    32 - 110

    140-250

    315 - 630

    710 - 1000

    Zaman (dak)

    3-5

    6 - 8

    10-15

    18 - 25

    Tolerans (mm)

    0,05-0,1

    0,05-0,2

    0.1 - 0.2

    0.1 - 0.2

    Pitch (mm)

    Herhangi biri (CNC Programlama Kontrolü )





    Yatay Tel Döşeme Modeli ve Boyut Aralığı

              Boyut

    Model

    Boru bağlantıları

    (Mm)







    CX- 32/160 ZF

    32 - 160







    CX- 160/400 ZF

    160 - 400







    CX- 400/800 ZF

    400 - 800







    CX- 630/1000 ZF

    630 - 1000







    Diğer boyutlar pazarlık edilebilir

    İKİ ---- Elektrofüzyon donatımı

    Aygıt Yapılandırması

    1, Kontrol sistemi DELTA CNC, 2009 yılından beri firmamız birleşik DELTA benimsemek, boru döşeme proses tasarımı, Firmamızın kendi fikri mülkiyet hakları patentine göre 4 Eksen CNC Sistemi geliştirin.

    2, Tel döşeme makinesi: Yatay biçimli makineler ve Dikey formatlı makineler.

    3, hidrolik veya pnömatik otomatik bağlantı yolunu kabul edin. 4 Eksenli CNC Kontrol Sistemi, üretim aşaması ve art arda yapılan işlemleri garanti eder.

    4, kablosuz el çarkı kontrolü Kabul, uygun operasyonların tadını çıkarın

    Spiral desende telin bir elektrofüzyon tampona döşenmesi, daha sonra bir elektrofüzyon eyer tipi tertibatının kalıbına sokulur. Tel döşeme, ilk terminal konumundan başlar ve gerekli aralığı çift telde bırakır. Araç daha sonra 180 derece döner ve ardından teli ikinci terminalin ters yönde bırakır.

    Ekipman Çalıştırma Prosedürleri

    1 Boru bağlantı parçaları makine ana kelepçesine manuel olarak yerleştirilir.

    2 Boru bağlantılarının iç yüzeyini CNC Programlama'ya göre kesme. Gerekli boyları elde edin.

    3 CNC Programlama'ya göre telleri boru iç yüzeyine gömerek, tasarım taleplerini karşılar. (Tel döşeme)

    4 Hedeflenen teknoloji taleplerine ulaşmak için programlanmış CNC'ye göre iç gömülü tel duvarın şekillendirilmesi

    Döşeme Tel Adımları

    1 Ağır sıkıcılık.

    Ana eksen koşusu altında açma ve pah kırma, delik açma ve teknoloji talebine göre açı otomatik olarak program işleme işlemlerini düzenleme. (Talepler doğrultusunda değiştirilebilir)

    2 Döşeme tel

        Döşeme teli adı verilen tellerin gömülme süreci

    3 Şekillendirme.

    Son sıkıcı programı tolerans üzerine yüksek taleplere uygun olarak ayarlayın. Yuvarlaklık toleransı, iç delik toleransı ve düzgün bir şekilde monte edilmesi için (Yüzeyden 0.5mm mesafe, son delme programını yapın).

    Tel döşeme sırasında, flipped plastik iç yüzey ile dengeleyemez, aşırı uygunsuz montaja yol açar, son sıkıcı programı belirlemenizi öneririz. (Pratik duruma göre)

    Dikey tel döşeme makinesi

    Tel Yerleştirme Polietilen (PE) Elektrofüzyon Bağlantı Parçaları için Yeni CNC Makinesi

    Bağlama Post / Kablo Terminali

    1 Tel kesme ve Bağlama direğinin merkez deliğinden geçme;

    2 Damgalama aletine ciltleme direği koyun;

    3 Bağlama direğini boru bağlantı parçalarına bastırın, bağlama direğinin orta konik deliğine direncin sonuna kadar (veya tüm ciltleme geçidinden geçerek) tutun, farklı örgü tellerinden geçin.

    Bağ----

    1) Bağlantının yeni yolu: IGBT ile kaynak Intevert kaynakçı + Argon gazı

    2) Elektrofüzyon armatürleri bağlama sonrası bağlantı tablosu: sıklıkla kullanılan toka.

    Cnc elektro füzyon tel döşeme makinesi

    Elektro füzyon tel döşeme makinesi

    Elektro füzyon bağlantı parçaları için tel döşeme makinesi

    Tel döşeme makinesi

    Elektrofüzyon tel döşeme

    Elektrofüzyon bağlantı parçaları için tel döşeme makinesi

    Elektrofüzyon bağlantı parçaları için tel döşeme

    Elektrofüzyon tel döşeme çözeltisi

    Elektrofüzyon pe montaj makinesi

    Canex tel döşeme makinesi

    Canex uluslararası corp., Ltd

    Электросварная муфта соед Инительная для водопроводных труб содержит в своей конструкции закрытый нагревательный элемент. Зачищенные на установочную длину цилиндрические участки и торцы двух патрубков вставляются в посадочные полости муфты , после чего вся конструкция фиксируется в специальном приспособлении.

    К двум контактам, собственно и служащим отличительным признаком данного класса фитингов, подключаются электрофузионная сварочная установка и производится нагрев. Время пропускания тока и длительность периода выдержки после отключения установки указаны на электросварной муфте. Подобные фитинги используются для скрепления труб небольшого диаметра.

    Электрофузионная муфта

    ELEKTROFÜZYON FİTTRE ÜRETİMİ İÇİN EAC SERTİFİKALI TEL SİNEKLEME MAKİNESİ

    Электрофузионная муфта Производственная машина

    МУФТА СОЕДИНИТЕЛЬНАЯ ЭЛЕКТРОФЗЗООННАЯ
    РЕДУКЦИОННЫЙ ЭЛЕКТРОСВАРНОЙ
    ОТВОД ЭЛЕКТРОСВАРНОЙ 45 °
    ТРОЙНИК ЭЛЕКТРОФЗЗООННЫЙ
    ВРЕЗКИ (СЕДЕЛКА)
    ЗАГЛУШКИ С ЗАКЛАДНЫМ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ
    ДЛЯ ВРЕЗКИ (СЕДЕЛКА) PE100 SDR11
    ВЕНТИЛЬ ДЛЯ ВРЕЗКИ PE100 SDR11
    КОЛПАЧОК С РЕЗЬБОЙ (PEEKS) Простивение програди
    КРАН ШАРОВОЙ ДЛЯ ВОДЫ PE100 SDR11
    МУФТА СОЕДИНИТЕЛЬНАЯ ЭЛЕКТРОФЗЗООННАЯ
    ЭЛЕКТРОСВАРНЫЕ ФИТИНГИ
    РЕДУКЦИОННЫЙ ЭЛЕКТРОСВАРНОЙ
    Производственная машина
